Motoréducteur planétaire 45JX775

1. Couple de sortie élevé pour les charges mécaniques exigeantes
Le moteur à engrenages planétaires CC fournit un couple de sortie allant jusqu'à 12,0 N·m, aidant l'équipement à gérer les opérations de levage, de poussée, de transport, de serrage et autres opérations entraînées par la charge. Il est conçu pour les applications dans lesquelles un moteur à courant continu standard ne peut pas fournir une force de sortie suffisante à faible vitesse.

2. Large sélection de rapport de transmission de 3,7 : 1 à 3736 : 1
Choisissez parmi une vaste gamme de rapports de réduction pour répondre aux différentes exigences de vitesse et de couple au sein d’une seule plate-forme moteur. La vitesse de sortie varie d'environ 1 756,8 tr/min à 1,7 tr/min, prenant en charge une transmission à grande vitesse, un mouvement contrôlé et un fonctionnement à très basse vitesse sans modifier la conception de base du moteur.

3. Faible jeu pour un mouvement plus contrôlé
La boîte de vitesses est spécifiée avec un jeu ≤2°, ce qui contribue à réduire le jeu indésirable lors des changements de direction et des mouvements répétés. Cela rend le moteur adapté aux actionneurs électriques, aux commandes de vannes, aux systèmes de levage, aux convoyeurs, aux mécanismes robotiques et aux équipements d'automatisation industrielle nécessitant un mouvement de sortie plus prévisible.

4. Conception de boîte de vitesses planétaire pour une transmission de puissance compacte
Le réducteur planétaire à plusieurs étages transfère l'entrée du moteur à grande vitesse en couple de sortie utilisable tout en conservant une configuration mécanique compacte. Avec 1 à 5 étages d'engrenages disponibles, le TJX45RT offre aux concepteurs d'équipements une plus grande flexibilité pour équilibrer les exigences en matière d'espace d'installation, de vitesse de sortie, de couple et de charge mécanique.

5. Intégration industrielle avec retour d'encodeur en option
Le moteur utilise des engrenages en acier 40Cr, un support de roulement à billes et un carter de boîte de vitesses en alliage de zinc. Il est évalué à 24 V et prend en charge une plage de fonctionnement de 6 à 36 V pour une intégration système flexible. Un encodeur à deux canaux 5 V 13PPR A/B en option prend en charge la surveillance de la vitesse, la détection de rotation et le contrôle par rétroaction dans les machines automatisées.

CONTACTEZ-NOUS Motoréducteur planétaire 45JX775
  • Motoréducteur planétaire 45JX775
  • Motoréducteur planétaire 45JX775
  • Motoréducteur planétaire 45JX775
  • Motoréducteur planétaire 45JX775

Spécifications

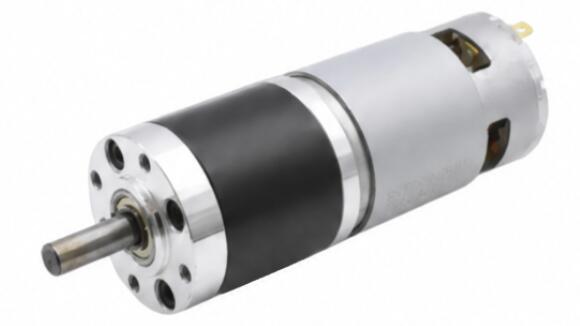

45JX775-5 Matériau du boîtier Alliage de zinc Encodeur en option

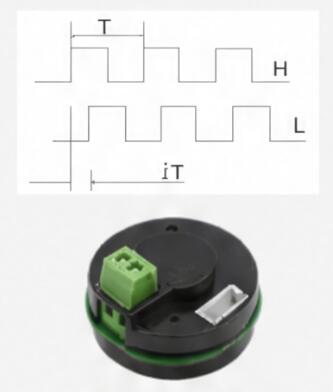

Modèle TJX45RT 45JX775-6
A-B 2 canaux
775Encodeur-5V 13PPR

Roulement Roulement à billes
Module d'engrenage 0,6M
Commutateur Brossé
Matériau des engrenages Acier 40Cr
Force de pression maximale sur l'arbre ≤20kgf
Cil arrière ≤2°
Frein disponible Non
Construction d'engrenages Engrenage planétaire

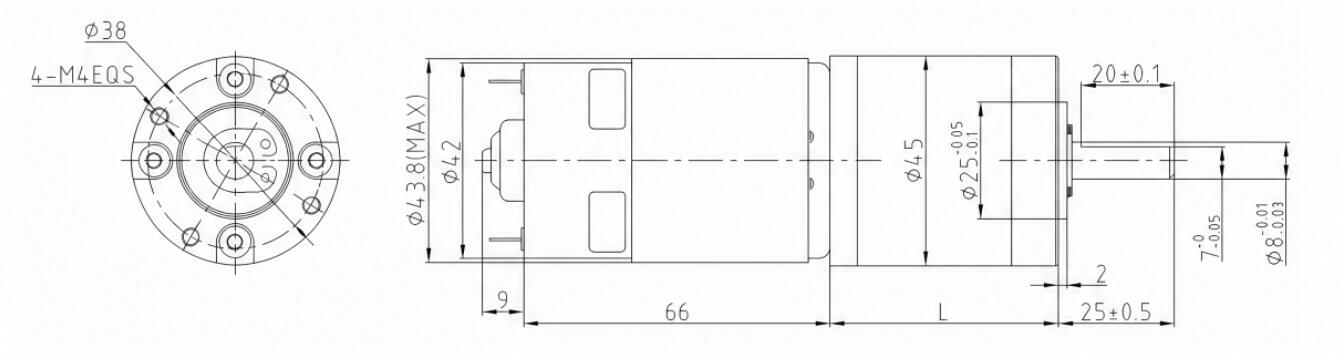

Dimensions(mm)
45JX775-7

Données techniques

VITESSE DU MOTEUR CC Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Plage de fonctionnement Tension nominale Actuel Vitesse Actuel Couple Vitesse
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6,0-36,0 24 420 1.7 3000 12 1.4

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
