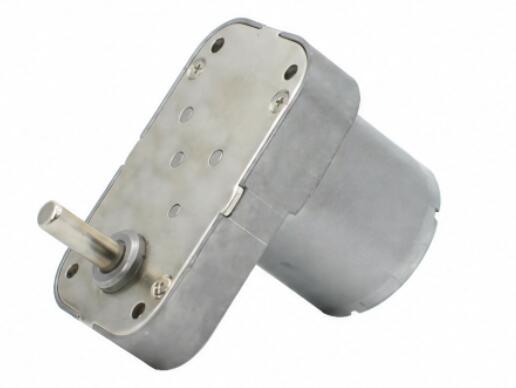

Moteur à boîte de vitesses carrée à courant continu 3864FG3530

1. Réducteur carré pour gagner de la place : le boîtier carré de 64 × 38 mm possède une face de montage plate qui affleure l'appareil, garantissant une fixation stable, économisant de l'espace et s'adaptant à diverses configurations.
2. Arbre de sortie décalé avec direction sélectionnable : l'arbre de sortie est décentré pour s'adapter aux configurations d'entraînement mal alignées et peut s'étendre de chaque côté de la boîte de vitesses (selon le dessin), ce qui rend l'intégration plus flexible.
3. Faible consommation d'énergie avec une tension large : évalué à 12 V avec une plage de fonctionnement de 3 à 18 V, courant à vide de seulement 85 mA et courant de charge 400 mA, économisant de l'énergie et s'adaptant à divers systèmes d'alimentation.
4. Entraînement de précision, lisse et durable : engrenage droit en acier fritté, roulement à huile et boîtier en alliage de zinc ; l'entraînement par engrenages droits offre un rendement élevé, un fonctionnement fluide et un faible bruit, avec un jeu ≤2° et une longue durée de vie.
5. Encodeur en option : un encodeur double canal 5 V 12PPR est disponible pour un retour précis de vitesse et de position, adapté au contrôle et à l'automatisation en boucle fermée.

CONTACTEZ-NOUS Moteur à boîte de vitesses carrée à courant continu 3864FG3530
  • Moteur à boîte de vitesses carrée à courant continu 3864FG3530
  • Moteur à boîte de vitesses carrée à courant continu 3864FG3530
  • Moteur à boîte de vitesses carrée à courant continu 3864FG3530

Spécifications

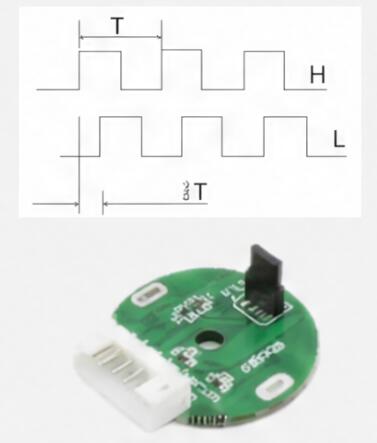

3864FG3530 Matériau du boîtier Alliage de zinc Encodeur en option
Modèle TJP64FK 3864FG3530-1

A-B 2 canaux
395Encodeur-5V 12PPR
Roulement Roulement à huile
Module d'engrenage 0,5M
Commutateur Brossé
Matériau des engrenages Acier fritté
Force de pression maximale sur l'arbre ≤10kgf
Cil arrière ≤2°
Frein disponible Non
Construction d'engrenages Engrenage droit

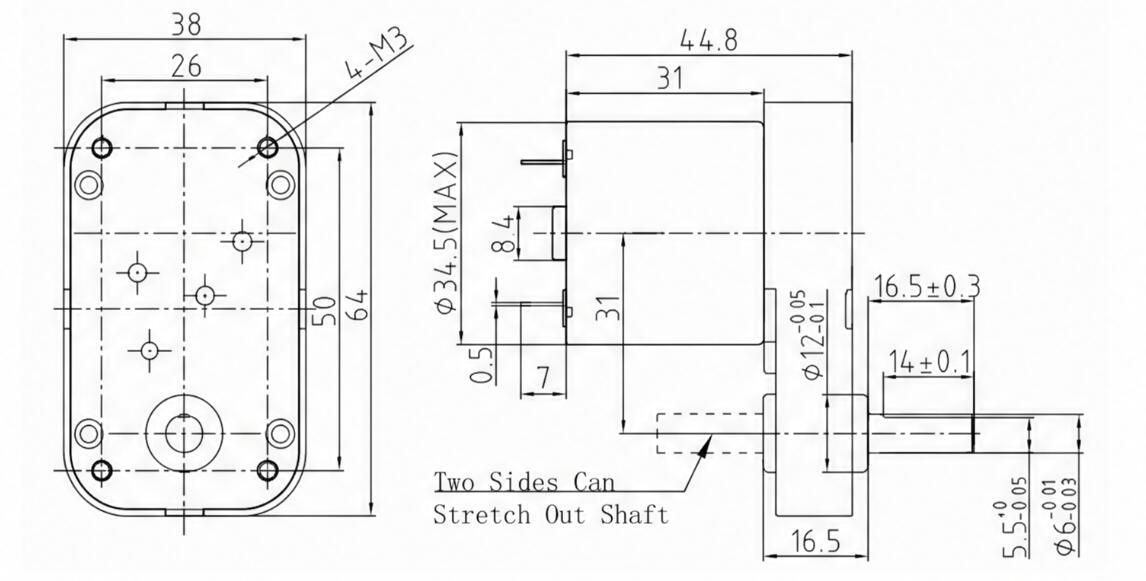

Dimensions(mm)
3864FG3530-2
Données techniques

VITESSE DU MOTEUR CC Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Plage de fonctionnement Tension nominale Actuel Vitesse Actuel Couple Vitesse
RPM L W Min-Max V V mA RPM mA N.m RPM
5500 25 3 64 38 TJP64FK25i-12V-220R 3-18 12 85 220 4000 0.12 176
5500 30 3 64 38 TJP64FK30i-12V-183.3R 3-18 12 85 183.3 4000 0.15 146.7
5500 35 3 64 38 TJP64FK35i-12V-157.1R 3-18 12 85 157.1 4000 0.17 125.7
5500 50 4 64 38 TJP64FK50i-12V-110R 3-18 12 85 110 4000 0.22 88

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
