Comment fonctionne BLDC : un guide pratique sur le fonctionnement et le contrôle des moteurs à courant continu sans balais

Peu de composants ont changé la façon dont les petites machines électriques fonctionnent aussi silencieusement et efficacement que le moteur à courant continu sans balais. Que vous conceviez un robot, un appareil électroménager intelligent ou un dispositif médical, vous avez probablement envisagé la technologie BLDC. Mais le fonctionnement du BLDC n’est pas toujours évident, surtout si vous avez une expérience dans les moteurs à balais traditionnels. Ce guide explique le principe de fonctionnement en termes simples, discute du rôle du contrôleur et met en évidence ce qui rend les moteurs CC sans balais si précieux dans les produits réels.

Qu'est-ce qu'un moteur à courant continu sans balais ?

Un moteur à courant continu sans balais, ou moteur BLDC, est un moteur électrique synchrone entraîné par courant continu. Dans un moteur à courant continu à balais conventionnel, le rotor porte des enroulements enroulés et des balais de charbon frottent contre un collecteur pour fournir du courant. Dans un moteur BLDC, la disposition est inversée : des aimants permanents sont montés sur le rotor, tandis que le stator est constitué d'enroulements en cuivre. Puisqu'il n'y a pas de balais qui s'usent et pas de collecteur à arc, le moteur fonctionne plus proprement et dure beaucoup plus longtemps.

Comment fonctionne BLDC : le principe de base

Pour comprendre le fonctionnement du BLDC, pensez à l’attraction magnétique. Le rotor est un aimant permanent (ou un ensemble d'aimants) et les enroulements du stator se comportent comme des électro-aimants. Lorsque le courant circule dans un enroulement, il crée un pôle magnétique qui peut attirer ou repousser le rotor. En commutant le courant d'un enroulement à l'autre dans le bon ordre, vous créez un champ magnétique tournant qui tire le rotor derrière lui.

Étape 1 : Le stator crée un champ magnétique tournant

Au lieu d'utiliser des balais mécaniques pour commuter le courant, un moteur BLDC utilise un contrôleur électronique pour alimenter les enroulements du stator dans une séquence. Dans un moteur BLDC triphasé typique, le contrôleur applique une tension à deux des trois enroulements à la fois, laissant le troisième enroulement hors tension. Le champ magnétique qui en résulte avance autour du stator, restant toujours devant le rotor.

Étape 2 : Le rotor à aimant permanent suit le champ

Les aimants du rotor tentent naturellement de s'aligner avec le champ du stator. Étant donné que le contrôleur déplace continuellement la position du champ, le rotor continue de la poursuivre. La différence angulaire entre le champ du rotor et du stator est l’angle de couple et elle affecte directement le couple produit par le moteur.

Étape 3 : La commutation électronique remplace les balais mécaniques

La commutation est le processus de changement de direction du courant dans les enroulements. Dans un moteur à balais, cela se fait mécaniquement par le collecteur et les balais de charbon. Dans un moteur BLDC, cela se fait électroniquement avec des transistors de puissance tels que les MOSFET. C'est pourquoi les moteurs BLDC sont également appelés moteurs à commutation électronique.

Étape 4 : La détection de la position du rotor maintient tout synchronisé

Le contrôleur doit savoir où se trouve le rotor avant de pouvoir alimenter le bon enroulement. De nombreux moteurs BLDC utilisent des capteurs à effet Hall montés dans le stator. Ces capteurs détectent le champ magnétique du rotor et envoient des signaux au contrôleur. D'autres conceptions sont sans capteur : elles estiment la position du rotor à partir de la force contre-électromotrice générée dans un enroulement non alimenté.

Étape 5 : Un retour continu crée une rotation fluide

Dans un moteur basé sur des capteurs, le contrôleur lit les états du capteur Hall et met à jour la séquence d'enroulement plusieurs fois par tour. Cette commutation en boucle fermée produit un couple stable, un faible bruit et aucune étincelle. Il donne également au moteur un contrôle précis de la vitesse sur une large plage.

Que fait le CES ?

Le contrôleur est souvent appelé ESC ou contrôleur de vitesse électronique, en particulier dans les drones et les équipements de loisirs. Dans les applications industrielles, on l'appelle généralement pilote de moteur BLDC. Quel que soit son nom, l'ESC a trois tâches : démarrer le moteur, commuter les enroulements dans le bon ordre et réguler la vitesse et le couple.

La vitesse est généralement contrôlée par modulation de largeur d'impulsion (PWM). L'ESC active et désactive rapidement la tension continue, et la tension moyenne appliquée au moteur détermine sa vitesse. Dans le même temps, l'ESC surveille la position et le courant du rotor, ce qui lui permet de protéger le moteur des conditions de surcharge et de décrochage.

Moteurs à courant continu avec ou sans balais

L’examen du fonctionnement du BLDC permet de comprendre pourquoi il est devenu l’option privilégiée dans tant de nouvelles conceptions. Le tableau ci-dessous résume les principales différences entre les moteurs à courant continu avec et sans balais dans les applications de micromoteurs.

Pourquoi les moteurs BLDC sont utilisés dans des applications réelles

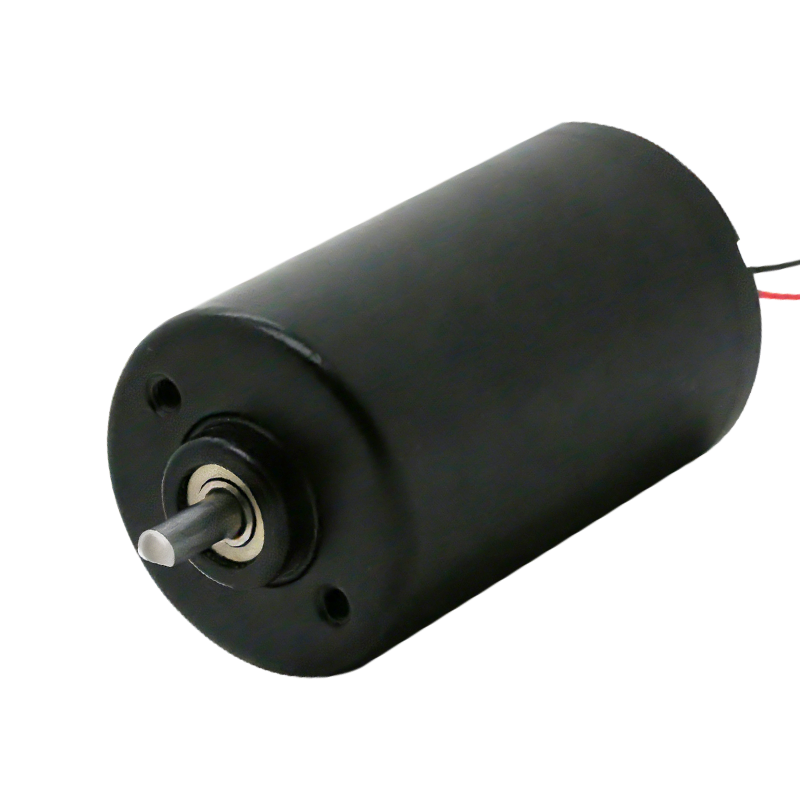

La combinaison d'un rendement élevé, d'une longue durée de vie et d'un couple contrôlable fait des moteurs BLDC un choix naturel pour les produits qui doivent fonctionner en continu ou avec précision. Dans notre travail quotidien, nous voyons des concepteurs choisir la technologie BLDC pour tout, de la propulsion des drones à l'automatisation industrielle. Beaucoup robots industriels comptez sur le couple fluide à basse vitesse des moteurs sans balais pour positionner les bras et les pinces avec précision. Haute efficacité aspirateurs utilisez des moteurs BLDC pour tourner à grande vitesse tout en produisant moins de chaleur et moins de bruit.

Les avantages pratiques sont faciles à constater :

• Une efficacité plus élevée signifie moins de perte de chaleur et une meilleure durée de vie de la batterie.
• L'absence de balais signifie moins d'entretien et pas de poussière de carbone à l'intérieur du moteur.
• La commutation électronique signifie une accélération douce et une régulation précise de la vitesse.

Pour les applications légères et à forte poussée telles qu'un drone multi-rotors, la densité de puissance et la réponse rapide du moteur sont importantes. Un moteur sans balais conçu pour cette tâche doit équilibrer la résistance du stator, la qualité de l'aimant et l'équilibre mécanique pour fournir une poussée efficace.

Sélection du bon moteur BLDC

Une fois que vous avez compris le principe de fonctionnement, la sélection d'un moteur devient une question de conformité aux exigences électriques, mécaniques et environnementales. Commencez par la tension et le courant nominaux disponibles dans votre système. Regardez ensuite la valeur KV du moteur, qui relie la vitesse à la tension, et sa constante de couple, qui relie le courant au couple.

Lorsque vous comparez les moteurs BLDC candidats, parcourez une simple liste de contrôle :

1. Quelle tension et quel courant sont disponibles dans le produit ?
2. Quels couples continus et maximaux sont requis à la vitesse de fonctionnement ?
3. Le moteur a-t-il besoin de capteurs Hall pour une précision à basse vitesse, ou un contrôle sans capteur est-il acceptable ?
4. Quelles contraintes mécaniques et environnementales existent, telles que la taille, le poids et la température ?

Les moteurs basés sur des capteurs sont préférés pour la robotique, les dispositifs médicaux et d'autres applications nécessitant un positionnement précis ou un démarrage sous charge. Les moteurs BLDC sans capteur sont courants dans les ventilateurs et les pompes où la charge est prévisible.

Si vous concevez un nouveau produit, il convient de discuter du cycle de service, de la température ambiante et de la durée de vie prévue avant de sélectionner un moteur. Un fabricant expérimenté dans le domaine des micromoteurs peut vous aider à choisir le calibre de fil, le matériau magnétique et le système de roulement adaptés à votre application spécifique.

Conclusion

Le fonctionnement du BLDC peut être résumé en une phrase : un contrôleur électronique crée un champ magnétique tournant dans le stator, et un rotor à aimant permanent suit ce champ car le contrôleur continue de commuter les enroulements dans le bon ordre. Ce principe simple élimine les balais, améliore l'efficacité et donne aux ingénieurs un contrôle précis de la vitesse et du couple.

En tant que fabricant de micromoteurs avec plus de trois décennies d'expérience en production, nous encourageons les équipes de produits à évaluer la technologie BLDC chaque fois que la fiabilité, l'efficacité énergétique et le fonctionnement propre sont importants. Commencez par le principe de fonctionnement, examinez votre profil de charge et choisissez un partenaire moteur qui comprend les détails.
