Motoréducteur planétaire 50JX50S

1. Réducteur planétaire pour un mouvement stable à faible jeu
Le moteur utilise un réducteur planétaire à plusieurs étages avec un jeu spécifié de ≤2°, aidant à réduire le jeu indésirable lors des marches arrière et des mouvements répétés. Cela rend le moteur adapté aux actionneurs électriques, aux mécanismes de levage, aux systèmes de positionnement et aux équipements d'automatisation industrielle nécessitant un mouvement de sortie plus contrôlé.

2. Large plage de rapports de 3,7 : 1 à 3736 : 1
Avec des rapports de réduction de 3,7:1 à 3736:1 et de 1 à 5 étages de vitesse disponibles, la même plate-forme moteur peut couvrir différentes exigences de vitesse et de couple. La vitesse de sortie varie d'environ 1 621,6 tr/min à 1,6 tr/min, prenant en charge une transmission à grande vitesse, un mouvement contrôlé et un fonctionnement à vitesse ultra-basse.

3. Couple de sortie jusqu'à 20 N.m pour une conduite intensive
Le moteur délivre un couple de charge allant jusqu'à 20,0 N.m, soit environ 204 kgf.cm, offrant une puissance élevée pour les systèmes de levage, les actionneurs électriques, les convoyeurs, les commandes de vannes, les mécanismes de vannes et autres équipements nécessitant un couple élevé à basse vitesse.

4. Option de freinage pour les applications d'arrêt et de maintien contrôlés
Une configuration de frein est disponible pour les applications nécessitant des performances d'arrêt ou de maintien contrôlées. Combinée avec des engrenages en acier 40Cr, un support de roulement à billes et un boîtier en alliage de zinc, la boîte de vitesses est conçue pour une transmission de puissance mécanique stable dans les équipements industriels. L'arbre de sortie supporte une force de pression maximale de ≤30kgf.

5. Intégration à large plage 24 V avec retour d'encodeur en option
Le moteur est évalué à 24 V et prend en charge une plage de fonctionnement de 6 à 36 V, ce qui facilite l'intégration à différents systèmes d'alimentation industriels. Un encodeur à deux canaux 5 V 13PPR A/B en option prend en charge la surveillance de la vitesse, la détection du sens de rotation et le retour incrémentiel pour les machines automatisées et les applications de positionnement.

CONTACTEZ-NOUS Motoréducteur planétaire 50JX50S
  • Motoréducteur planétaire 50JX50S
  • Motoréducteur planétaire 50JX50S

Spécifications

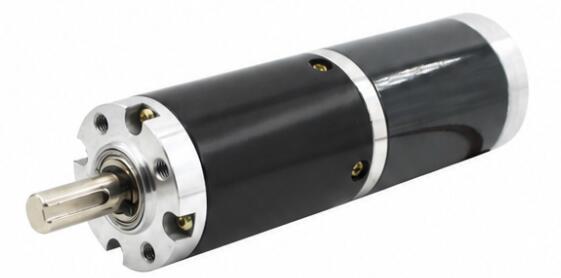

50JX50S-3 Matériau du boîtier Alliage de zinc Encodeur en option

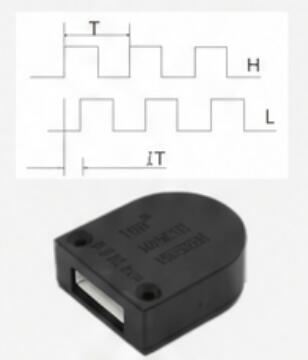

Modèle TJX50RR 50JX50S-4
A-B 2 canaux
Encodeur en forme de D-5V 13PPR
Roulement Roulement à billes
Module d'engrenage 0,8M
Commutateur Brossé
Matériau des engrenages Acier 40Cr
Force de pression maximale sur l'arbre ≤30kgf
Cil arrière ≤2°
Frein disponible Oui
Construction d'engrenages Engrenage planétaire

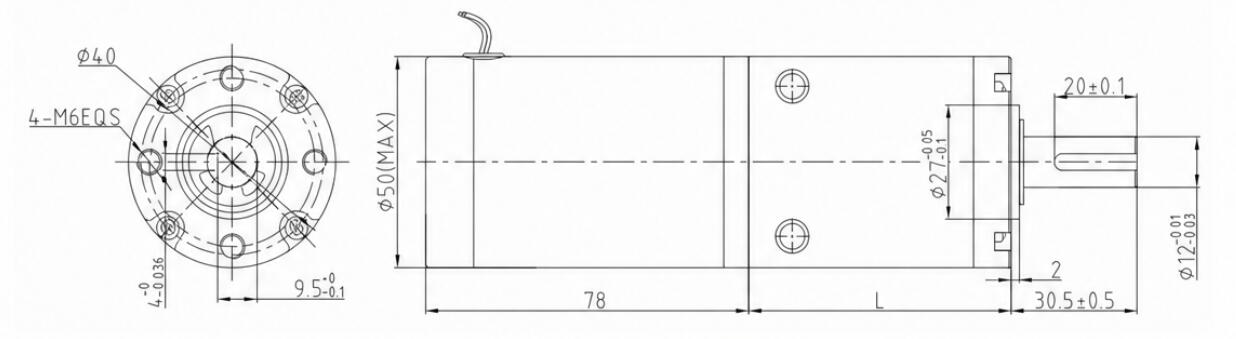

Dimensions(mm)
50JX50S-5

Données techniques

VITESSE DU MOTEUR CC Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Plage de fonctionnement Tension nominale Actuel Vitesse Actuel Couple Vitesse
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
