Motoréducteur planétaire sans balais 57JX5795BL

1. Moteur à engrenages sans balais pour un fonctionnement continu prolongé
Le moteur combine un moteur CC sans balais avec un réducteur planétaire pour fournir une puissance stable pendant de longs cycles de fonctionnement. Sa conception de commutation sans balais évite le contact mécanique des balais, ce qui le rend adapté aux équipements nécessitant une rotation constante, une usure réduite des balais et des performances d'entraînement fiables à long terme.

2. Couple élevé de 20 N.m provenant d'une boîte de vitesses planétaire compacte
Avec un couple de sortie jusqu'à 20,0 N.m, le moteur convertit l'entrée du moteur à grande vitesse en une forte force de sortie utilisable. Il convient aux mécanismes de levage, aux actionneurs électriques, aux convoyeurs, aux commandes de vannes, aux systèmes de portes et à d'autres équipements d'automatisation nécessitant un couple élevé à une vitesse contrôlée.

3. Sélection de sortie flexible de 3,7 : 1 à 3736 : 1
La boîte de vitesses offre des rapports de réduction de 3,7:1 à 3736:1 avec 1 à 5 rapports. La vitesse de sortie varie d'environ 1 621,6 tr/min à 1,6 tr/min, permettant à une série de moteurs de couvrir des applications de transmission rapide, de mouvement contrôlé et de charges lourdes à vitesse ultra-basse.

4. Retour Hall et pilote externe pour un contrôle BLDC réactif
Le moteur utilise un câblage BLDC triphasé avec des connexions de phase MA, MB et MC, des signaux Hall et une entrée 24 V VCC, et nécessite un pilote de moteur externe. Cette configuration prend en charge la commutation électronique, la régulation de la vitesse, le contrôle du sens de rotation et la coordination des mouvements au niveau du système dans les machines automatisées.

5. Transmission à faible jeu avec disponibilité des freins
Le jeu spécifié de la boîte de vitesses est ≤2°, ce qui contribue à réduire les mouvements indésirables lors des marches arrière et des positionnements répétés. Une configuration de frein est disponible pour les applications nécessitant un arrêt ou un maintien contrôlé. La boîte de vitesses utilise également des engrenages en acier 40Cr, un support de roulement à billes et un boîtier en alliage de zinc, avec une force de pression sur l'arbre jusqu'à ≤30kgf.

CONTACTEZ-NOUS Motoréducteur planétaire sans balais 57JX5795BL
  • Motoréducteur planétaire sans balais 57JX5795BL
  • Motoréducteur planétaire sans balais 57JX5795BL
  • Motoréducteur planétaire sans balais 57JX5795BL

Spécifications

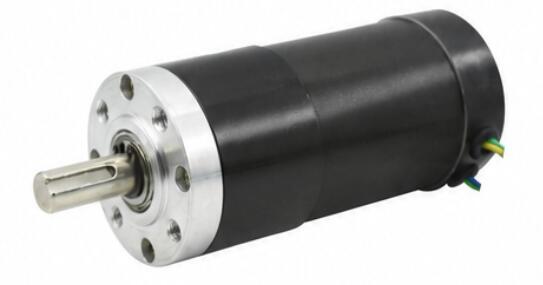

57JX5795BL-3 Matériau du boîtier Alliage de zinc Connexions des fils BLDC
Modèle TJX57R5795BL Jaune MA
Roulement Roulement à billes Vert Mo
Module d'engrenage 0,8M Bleu MC
Commutateur Sans balais Noir GND
Matériau des engrenages Acier 40Cr Jaune HA
Force de pression maximale sur l'arbre ≤30kgf Vert HB
Cil arrière ≤2° Bleu HC
Frein disponible Oui Rouge VCC
Construction d'engrenages Engrenage planétaire Nécessite un pilote de moteur

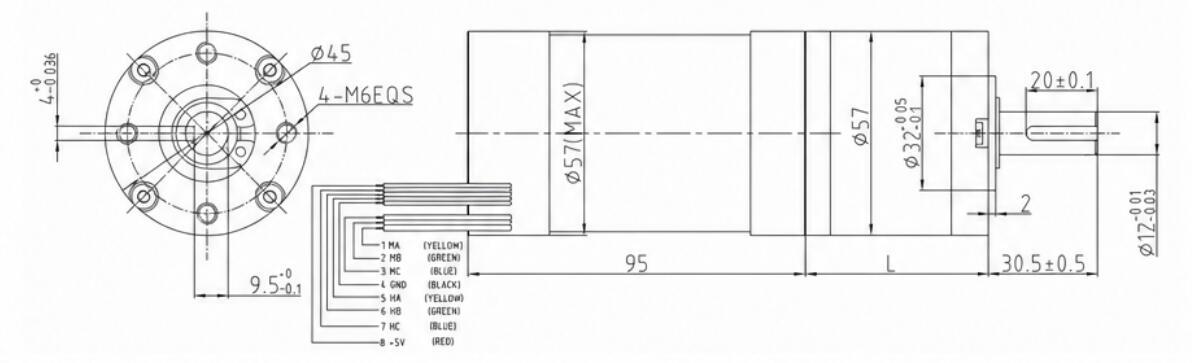

Dimensions(mm)
57JX5795BL-4

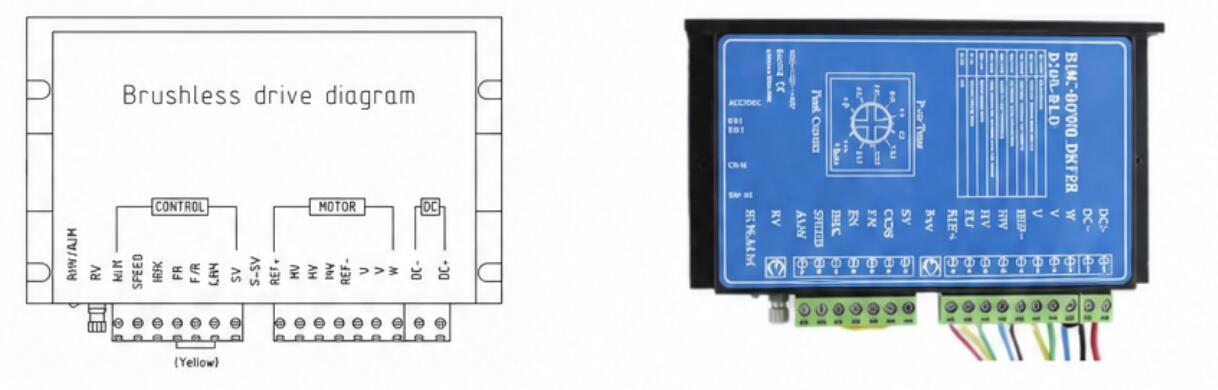

Pilote de moteur
57JX5795BL-5


Données techniques

VITESSE DU MOTEUR CC Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Plage de fonctionnement Tension nominale Actuel Vitesse Actuel Couple Vitesse
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
