Motoréducteur planétaire brossé 22JX180

1. Une puissance compacte pour les conceptions à espace limité
Besoin de plus de puissance sans agrandir votre équipement ? Ce mini moteur à engrenages planétaires offre une sortie efficace dans une boîte de vitesses compacte de 22 mm, ce qui le rend idéal pour les robots, les appareils intelligents, les serrures et les petits systèmes d'automatisation.

2. Correspondance facile de la vitesse et du couple
Une plate-forme moteur, plusieurs solutions d'entraînement. Choisissez parmi une large gamme de rapports de réduction pour correspondre à la vitesse et au couple requis sans repenser l'ensemble du système mécanique.

3. Conçu pour un mouvement contrôlé et précis
La structure de l'engrenage planétaire et la conception à faible jeu contribuent à fournir un mouvement plus fluide et plus prévisible pour les articulations robotiques, les alimentateurs, les actionneurs, les instruments et autres applications de contrôle de mouvement.

4. Prêt pour les systèmes contrôlés par rétroaction
Pour les applications nécessitant un retour de vitesse ou de position, un encodeur A/B à deux canaux en option peut contribuer à améliorer le contrôle du moteur et l'intégration du système.

5. Solutions de moteurs personnalisées du prototype à la production
Disponible pour les projets OEM et ODM avec des rapports de transmission, des configurations d'arbre et des options d'encodeur flexibles. Convient aux tests de prototypes, au développement de petits lots et à la production en volume.

CONTACTEZ-NOUS Motoréducteur planétaire brossé 22JX180
  • Motoréducteur planétaire brossé 22JX180
  • Motoréducteur planétaire brossé 22JX180
  • Motoréducteur planétaire brossé 22JX180
  • Motoréducteur planétaire brossé 22JX180

Spécifications

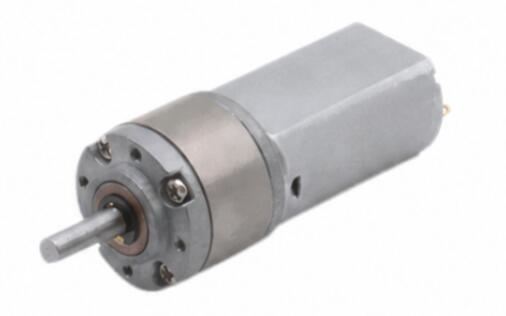

22JX180-5 Matériau du boîtier Alliage de zinc Encodeur en option

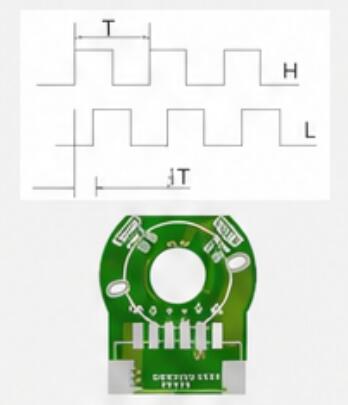

Modèle TJX22RC 22JX180-6
A-B 2 canaux
180Encodeur-5V 12PPR

Roulement Roulement à huile
Module d'engrenage 0,3M
Commutateur Brossé
Matériau des engrenages Acier fritté
Force de pression maximale sur l'arbre ≤5kgf
Cil arrière ≤2°
Frein disponible Non
Construction d'engrenages Engrenage planétaire

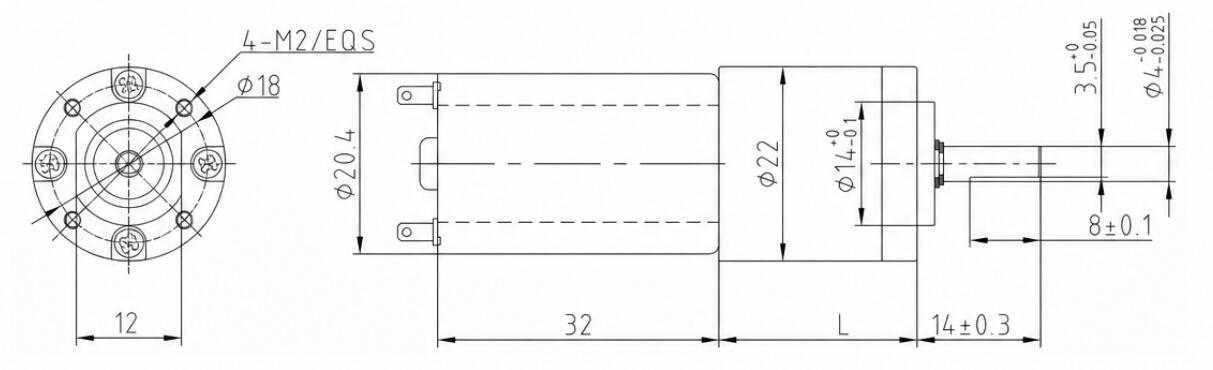

Dimensions(mm)
22JX180-7

Données techniques

VITESSE DU MOTEUR CC Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Plage de fonctionnement Tension nominale Actuel Vitesse Actuel Couple Vitesse
RPM Dia L Min-Max V V mA RPM mA N.m RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
