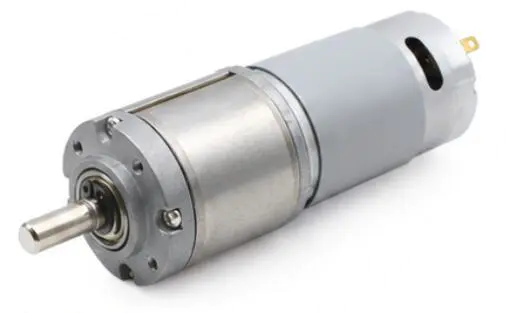

Moteur à engrenages planétaires 32JX395 de 32 mm de diamètre

1. Entraînement par engrenage planétaire de précision : la structure de l'engrenage planétaire offre une efficacité de transmission élevée, une forte capacité de charge et un fonctionnement fluide et stable, avec un jeu ≤ 2°, emballant une grande puissance dans un corps compact de 32 mm.
2. Plage de rapports ultra large à vitesse ultra basse : rapports de réduction de 3,7:1 à 3736:1 sur 1 à 5 étages de vitesse, avec des vitesses de sortie de 2027 jusqu'à 1,5 tr/min, correspondant facilement aux options courantes à basse vitesse telles que 100 tr/min et 150 tr/min.
3. Couple élevé pour une utilisation sous charge lourde : couple de charge jusqu'à 6,0 N·m (environ 61 kgf·cm), offrant un couple important dans un petit boîtier pour les applications exigeantes.
4. Faible consommation d'énergie avec une large tension : courant à vide de seulement 76 mA, évalué à 24 V avec une plage de fonctionnement de 6 à 36 V, économisant de l'énergie et s'adaptant à divers systèmes d'alimentation.
5. Matériaux haut de gamme avec encodeur en option : engrenages en acier fritté, roulements à billes et boîtier en alliage de zinc, avec une pression d'arbre maximale ≤ 13 kgf, résistant à l'usure et durable ; un encodeur double canal 5 V 12PPR en option fournit un retour précis de vitesse et de position.

CONTACTEZ-NOUS Moteur à engrenages planétaires 32JX395 de 32 mm de diamètre
  • Moteur à engrenages planétaires 32JX395 de 32 mm de diamètre
  • Moteur à engrenages planétaires 32JX395 de 32 mm de diamètre
  • Moteur à engrenages planétaires 32JX395 de 32 mm de diamètre

Spécifications

32JX395 Matériau du boîtier Alliage de zinc Encodeur en option

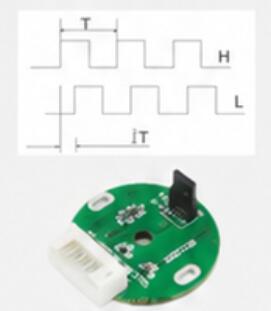

Modèle TJX32RM 32JX395-1
A-B 2 canaux
39.5 Encodeur-5V 12PPR
Roulement Roulement à billes
Module d'engrenage 0,5M
Commutateur Brossé
Matériau des engrenages Acier fritté
Force de pression maximale sur l'arbre ≤13kgf
Cil arrière ≤2°
Frein disponible Non
Construction d'engrenages Engrenage planétaire

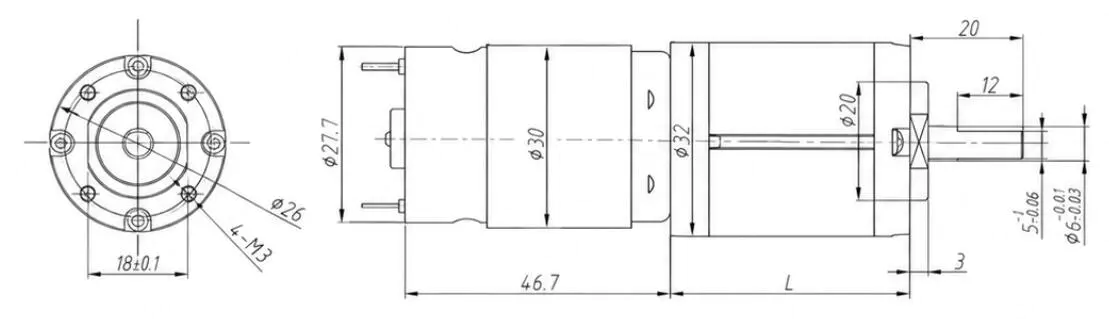

Dimensions(mm)
32JX395-2

Données techniques

VITESSE DU MOTEUR CC
(tr/min)
Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Dia L Plage de fonctionnement
(Min-Max V)
Tension nominale
(V)
Actuel
(mA)
Vitesse
(tr/min)
Actuel
(mA)
Couple
(N.m)
Vitesse
(tr/min)
7500 5.2 1 32 21.4 TJX32RM5.2i-24V-1442.3R 6 36 24 76 1442.3 320 0.04 1153.8
7500 13.7 2 32 27.7 TJX32RM13.7i-24V-547.4R 6 36 24 76 547.4 320 0.09 438
7500 19.2 2 32 27.7 TJX32RM19.2i-24V-390.6R 6 36 24 76 390.6 320 0.12 312.5
7500 26.9 2 32 27.7 TJX32RM26.9i-24V-278.8R 6 36 24 76 278.8 320 0.17 223
7500 51 3 32 34 TJX32RM51i-24V-147.1R 6 36 24 76 147.1 320 0.3 117.6
7500 71 3 32 34 TJX32RM71i-24V-105.6R 6 36 24 76 105.6 320 0.41 84.5
7500 100 3 32 34 TJX32RM100i-24V-75R 6 36 24 76 75 320 0.58 60
7500 139 3 32 34 TJX32RM139i-24V-54R 6 36 24 76 54 320 0.81 31.7
7500 189 4 32 40.4 TJX32RM189i-24V-39.7R 6 36 24 76 39.7 320 0.99 22.7
7500 264 4 32 40.4 TJX32RM264i-24V-28.4R 6 36 24 76 20.3 320 1.92 16.3
7500 369 4 32 40.4 TJX32RM369i-24V-20.3R 6 36 24 76 14.6 320 2.67 11.7
7500 721 4 32 40.4 TJX32RM512i-24V-14.6R 6 36 24 76 10.4 320 3.76 8.3
7500 699 5 32 46.7 TJX32RM699i-24V-9.7R 6 36 24 76 9.7 650 3.28 7.8
7500 977 5 32 46.7 TJX32RM977i-24V-7R 6 36 24 76 7.7 650 4.58 6.1
7500 1367 5 32 46.7 TJX32RM1367i-24V-5.8R 6 36 24 76 5 650 6 4.4
7500 1911 5 32 46.7 TJX32RM1911i-24V-3.6R 6 36 24 76 3.6 650 6 3.1
7500 2672 5 32 46.7 TJX32RM2672i-24V-2.8R 6 36 24 76 2.5 650 6 2.2
7500 3736 5 32 46.7 TJX32RM3736i-24V-2R 6 36 24 76 2 650 6 1.5

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
