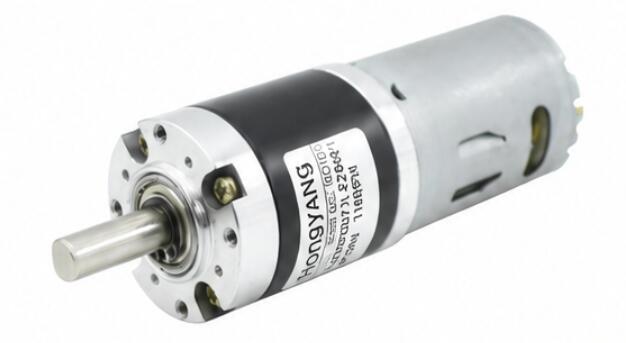

Moteur à engrenages planétaires 38jx545

1. La structure robuste de l'engrenage planétaire génère un couple élevé et constant pour gérer des conditions de travail continues et lourdes.
2. Adoptez un matériau d'engrenage en acier 40Cr de 0,5 M pour renforcer la dureté de la surface et apporter une excellente résistance à l'usure pour un fonctionnement à long cycle.
3. Prend en charge l'encodeur à deux canaux 5 V 12PPR en option pour réaliser une surveillance précise de la vitesse et un contrôle précis de la position en boucle fermée.
4. Le boîtier en alliage de zinc associé à un roulement à billes de qualité supérieure réduit considérablement le jeu de la transmission et maintient des performances de fonctionnement silencieuses et fluides.
5. Une large gamme de rapports de démultiplication configurables répond aux exigences variées de vitesse et de couple pour les projets de robotique d'automatisation et d'appareils intelligents.

CONTACTEZ-NOUS Moteur à engrenages planétaires 38jx545
  • Moteur à engrenages planétaires 38jx545
  • Moteur à engrenages planétaires 38jx545

Spécifications

38jx545 Matériau du boîtier Alliage de zinc Encodeur en option

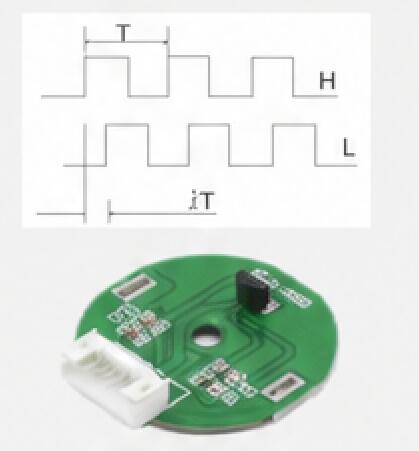

Modèle TJX38RGb 38jx545-2

A-B 2 canaux
555Encodeur-5V 12PPR
Roulement Roulement à billes
Module d'engrenage 0,5M
Commutateur Brossé
Matériau des engrenages Acier 40Cr
Force de pression maximale sur l'arbre ≤15kgf
Cil arrière ≤2°
Frein disponible Non
Construction d'engrenages Engrenage planétaire

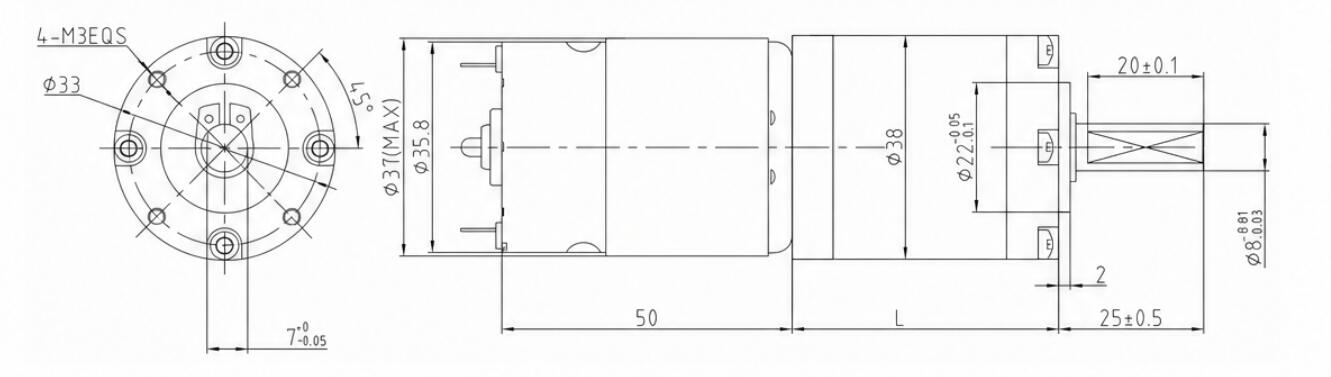

Dimensions(mm)
38jx545-1
Données techniques

VITESSE DU MOTEUR CC Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Plage de fonctionnement Tension nominale Actuel Vitesse Actuel Couple Vitesse
RPM Dia L Min-Max V V mA RPM mA N.m RPM
8300 3.7 1 38 28.2 TJX38RGb3.7i-24V-2243.2R 6,0-36,0 24 200 2243.2 850 0.06 1794.6
8300 5.2 1 38 28.2 TJX38RGb5.2i-24V-1596.2R 6,0-36,0 24 200 1596.2 850 0.09 1276.9
8300 13.7 2 38 37 TJX38RGb13.7i-24V-605.8R 6,0-36,0 24 200 605.8 850 0.21 484.7
8300 19.2 2 38 37 TJX38RGb19.2i-24V-432.3R 6,0-36,0 24 200 432.3 850 0.3 345.8
8300 26.9 2 38 37 TJX38RGb26.9i-24V-308.6R 6,0-36,0 24 200 308.6 850 0.42 246.8
8300 51 3 38 45.8 TJX38RGb51i-24V-162.7R 6,0-36,0 24 200 162.7 850 0.71 130.2
8300 71 3 38 45.8 TJX38RGb71i-24V-116.9R 6,0-36,0 24 200 116.9 850 0.99 93.5
8300 100 3 38 45.8 TJX38RGb100i-24V-83R 6,0-36,0 24 200 83 850 1.39 66.4
8300 139 3 38 45.8 TJX38RGb139i-24V-59.7R 6,0-36,0 24 200 59.7 850 1.39 47.8
8300 189 4 38 54.7 TJX38RGb189i-24V-43.9R 6,0-36,0 24 200 43.9 850 2.36 35.1
8300 264 4 38 54.7 TJX38RGb264i-24V-31.4R 6,0-36,0 24 200 31.4 850 3.3 25.2
8300 369 4 38 54.7 TJX38RGb369i-24V-22.5R 6,0-36,0 24 200 22.5 850 4.62 18
8300 512 4 38 54.7 TJX38RGb512i-24V-16.2R 6,0-36,0 24 200 16.2 850 6.41 13
8300 721 4 38 54.7 TJX38RGb721i-24V-11.5R 6,0-36,0 24 200 11.5 850 8 9.2
8300 699 5 38 64 TJX38RGb699i-24V-11.9R 6,0-36,0 24 200 11.9 850 8 9.5
8300 977 5 38 64 TJX38RGb977i-24V-8.5R 6,0-36,0 24 200 8.5 850 8 6.8
8300 1367 5 38 64 TJX38RGb1367i-24V-6.1R 6,0-36,0 24 200 6.1 850 8 4.9
8300 1911 5 38 64 TJX38RGb1911i-24V-4.3R 6,0-36,0 24 200 4.3 850 8 3.5
8300 2672 5 38 64 TJX38RGb2672i-24V-3.1R 6,0-36,0 24 200 3.1 850 8 2.5
8300 3736 5 38 64 TJX38RGb3736i-24V-2.2R 6,0-36,0 24 200 2.2 850 8 1.8

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
