Moteur à engrenages planétaires 24JX280 de 24 mm de diamètre

1. Couple élevé dans un encombrement compact
Le réducteur planétaire réduit la puissance élevée du moteur en une rotation à faible vitesse et à couple élevé, avec 20 rapports de démultiplication standard disponibles dans le commerce, d'environ 1 470 tr/min à 1,5 tr/min. Une solution naturelle pour la robotique, les actionneurs de maison intelligente, les mécanismes de distribution automatique et le contrôle des petites vannes : sélectionnez un rapport qui correspond à votre vitesse cible et intégrez-le sans prototypage personnalisé.

2. Zéro perte de mouvement lors de l'inversion de direction
Les engrenages planétaires fonctionnant sur roulements à billes maintiennent le jeu au minimum, de sorte que l'arbre de sortie réagit immédiatement dès que vous inversez la direction — pas de dépassement, pas de jeu mort. Bien adapté aux bras robotiques, à l'actionnement d'objectifs de caméra et aux verrous électroniques, où un positionnement reproductible est requis.

3. Entrée à large tension, compatibilité directe
La large plage de tension de 6 à 36 V élimine le besoin d'un régulateur de tension séparé. Il s'interface directement avec les automates, les blocs-batteries et les contrôleurs de mouvement sans conditionnement d'alimentation supplémentaire — et si votre architecture d'alimentation change ultérieurement, aucune nouvelle spécification du moteur n'est requise.

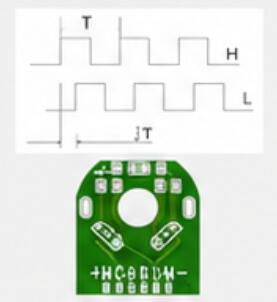

4. Encodeur en quadrature en option d'usine pour un fonctionnement en boucle fermée
Un encodeur en quadrature de canal A/B installé en usine fournit une détection de vitesse, un comptage de régime et un retour de position en option de construction. Pas de mise à niveau sur site des encodeurs de rechange, pas de démontage et pas de travail d'équilibrage ou d'alignement du rotor : déployez un contrôle en boucle fermée dès le départ.

5. Conçu pour un service continu
Le boîtier en alliage de zinc, les engrenages en acier fritté et un arbre conçu pour une charge radiale significative offrent un faible taux d'usure et un faible bruit audible sous charge soutenue — un choix fiable pour les petits équipements d'automatisation censés fonctionner 24h/24 et 7j/7.

CONTACTEZ-NOUS Moteur à engrenages planétaires 24JX280 de 24 mm de diamètre
  • Moteur à engrenages planétaires 24JX280 de 24 mm de diamètre
  • Moteur à engrenages planétaires 24JX280 de 24 mm de diamètre
  • Moteur à engrenages planétaires 24JX280 de 24 mm de diamètre

Spécifications

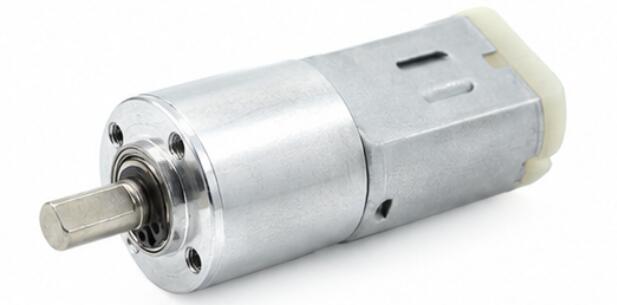

24JX280-1 Matériau du boîtier Alliage de zinc Encodeur en option
Modèle TJX24RD 24JX280-2
A-B 2 canaux
050 Encodeur-5V 12PPR
Roulement Roulement à billes
Module d'engrenage 0,4M
Commutateur Brossé
Matériau des engrenages Acier fritté
Force de pression maximale sur l'arbre ≤7kgf
Cil arrière ≤2°
Frein disponible Non
Construction d'engrenages Engrenage planétaire

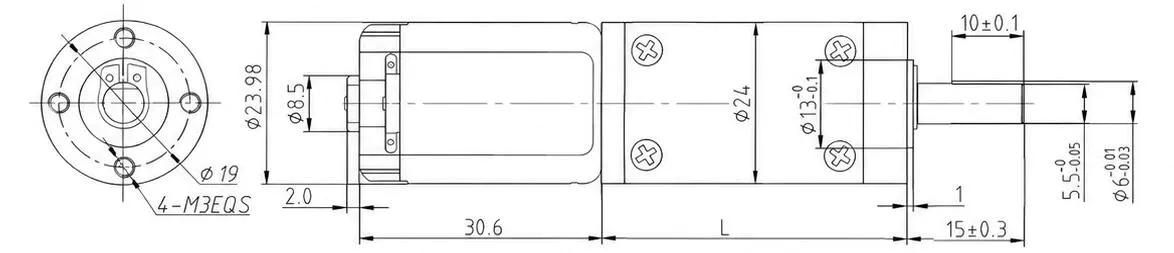

Dimensions(mm)
24JX280-3

Données techniques

VITESSE DU MOTEUR CC
(tr/min)
Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Dia L Plage de fonctionnement
(Min-Max V)
Tension nominale
(V)
Actuel
(mA)
Vitesse
(tr/min)
Actuel
(mA)
Couple
(N.m)
Vitesse
(tr/min)
6800 3.7 1 24 22 TJX24RD3.7i-24V-1837.8R 6 36 24 14 1837.8 65 0.01 1470.3
6800 5.2 1 24 22 TJX24RD5.2i-24V-1307.7R 6 36 24 14 1307.7 65 0.01 1046.2
6800 13.7 2 24 28 TJX24RD13.7i-24V-496.4R 6 36 24 14 496.4 65 0.02 397.1
6800 19.2 2 24 28 TJX24RD19.2i-24V-354.2R 6 36 24 14 354.2 65 0.03 283.3
6800 26.9 2 24 28 TJX24RD26.9i-24V-252.8R 6 36 24 14 252.8 65 0.04 202.2
6800 51 3 24 33 TJX24RD51i-24V-133.3R 6 36 24 14 133.3 65 0.07 106.7
6800 71 3 24 33 TJX24RD71i-24V-95.8R 6 36 24 14 95.8 65 0.09 76.6
6800 100 3 24 33 TJX24RD100i-24V-68R 6 36 24 14 68 65 0.13 54.4
6800 139 3 24 33 TJX24RD139i-24V-48.9R 6 36 24 14 48.9 65 0.18 54.4
6800 189 4 24 39 TJX24RD189i-24V-36R 6 36 24 14 36 65 0.22 28.8
6800 264 4 24 39 TJX24RD264i-24V-25.8R 6 36 24 14 25.8 65 0.31 20.6
6800 369 4 24 39 TJX24RD369i-24V-18.4R 6 36 24 14 18.4 65 0.43 14.7
6800 512 4 24 39 TJX24RD512i-24V-13.3R 6 36 24 14 13.3 65 0.6 10.6
6800 721 4 24 39 TJX24RD721i-24V-9.4R 6 36 24 14 9.4 65 0.84 7.5
6800 699 5 24 45 TJX24RD699i-24V-9.7R 6 36 24 14 9.7 65 0.73 7.8
6800 977 5 24 45 TJX24RD977i-24V-7R 6 36 24 14 7 65 1.03 5.6
6800 1367 5 24 45 TJX24RD1367i-24V-5R 6 36 24 14 5 65 1.44 4
6800 1911 5 24 45 TJX24RD1911i-24V-3.6R 6 36 24 14 3.6 65 2 2.8
6800 2672 5 24 45 TJX24RD2672i-24V-2.5R 6 36 24 14 2.5 65 2 2
6800 3736 5 24 45 TJX24RD3736i-24V-1.8R 6 36 24 14 1.8 65 2 1.5

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
