Moteur à engrenages 42GA38s

1. Forte motivation pour les équipements à charge moyenne à élevée
Conçu pour les équipements nécessitant une force motrice fiable, ce moteur à engrenages CC à balais de 24 V convient aux actionneurs, aux convoyeurs, aux AGV, aux mécanismes de levage, aux systèmes robotiques et aux équipements d'automatisation industrielle.

2. Support de maintien de charge avec frein disponible
Pour les applications nécessitant un arrêt contrôlé ou un maintien de position, la configuration de frein disponible peut aider à réduire les mouvements indésirables de l'arbre après un arrêt ou une mise hors tension. Les spécifications des freins doivent être confirmées en fonction du modèle sélectionné.

3. Correspondance flexible de la vitesse et du couple
Plusieurs rapports de réduction permettent aux ingénieurs de choisir les performances de sortie qui correspondent le mieux à leur équipement, que la priorité soit un mouvement plus rapide, une force de traction plus forte ou un fonctionnement contrôlé à basse vitesse.

4. Encodeur en option pour un contrôle de mouvement plus intelligent
L'encodeur en forme de D à deux canaux 5 V A/B en option fournit un retour de vitesse et de position, contribuant ainsi à améliorer la surveillance, la synchronisation et le contrôle en boucle fermée dans les machines automatisées.

5. Intégration facile pour les projets d'équipement OEM

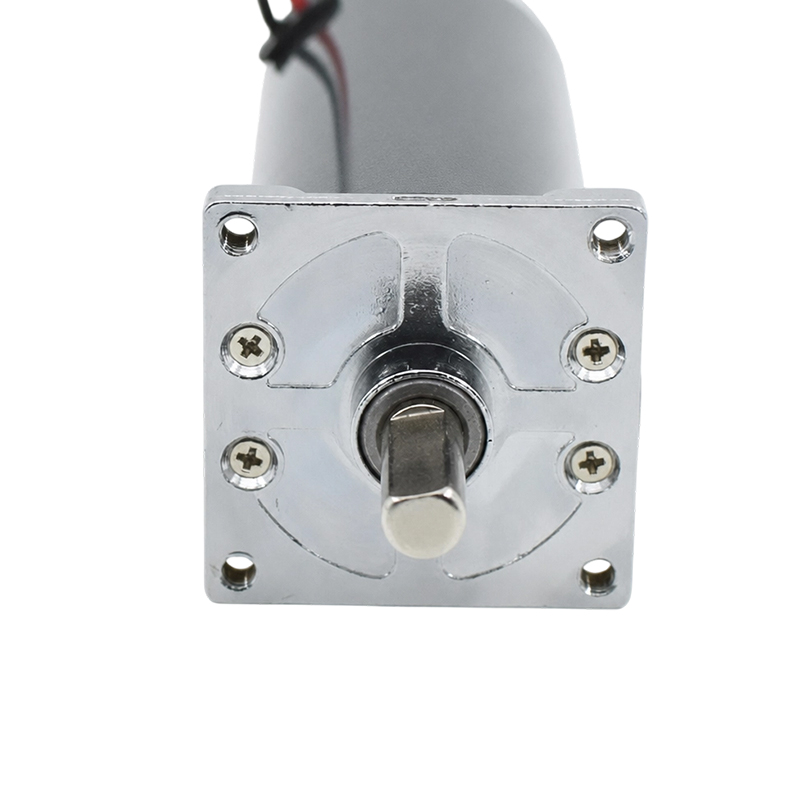

Le format pratique de la boîte de vitesses de 42 mm, la bride de montage carrée et les configurations personnalisables rendent ce moteur adapté au développement de prototypes, aux mises à niveau d'équipements, aux projets OEM et à la production répétée.

CONTACTEZ-NOUS Moteur à engrenages 42GA38s
  • Moteur à engrenages 42GA38s
  • Moteur à engrenages 42GA38s
  • Moteur à engrenages 42GA38s

Spécifications

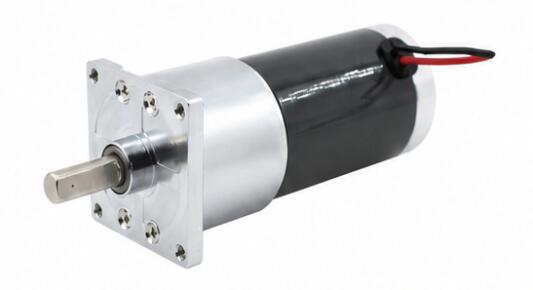

42GA38S-4 Matériau du boîtier Alliage de zinc Encodeur en option
Modèle TJZ42FO 42GA38S-5
A-B 2 canaux
Encodeur en forme de D-5V 13PPR
Roulement Roulement à huile
Module d'engrenage 0,7M
Commutateur Brossé
Matériau des engrenages Acier 40Cr
Force de pression maximale sur l'arbre ≤15kgf
Cil arrière ≤2°
Frein disponible Oui
Construction d'engrenages Engrenage droit

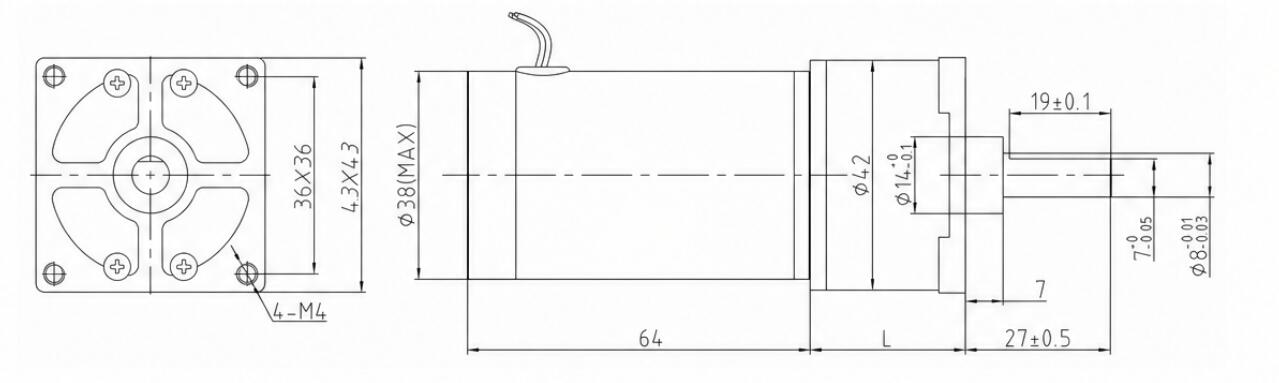

Dimensions(mm)
42GA38S-6

Données techniques

VITESSE DU MOTEUR CC Rapport Étapes d'engrenage Taille de la boîte de vitesses Numéro de modèle Tension Aucune charge En charge
Plage de fonctionnement Tension nominale Actuel Vitesse Actuel Couple Vitesse
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.1 2 42 25.7 TJZ42FO3.1i-24V-1935.5R 6,0-36,0 24 180 1935.5 670 0.05 1548.4
6000 4.8 2 42 25.7 TJZ42FO4.8i-24V-1250R 6,0-36,0 24 180 1250 670 0.08 1000
6000 6.1 2 42 25.7 TJZ42FO6.1i-24V-983.6R 6,0-36,0 24 180 983.6 670 0.1 786.9
6000 8.3 3 42 25.7 TJZ42FO8.3i-24V-722.9R 6,0-36,0 24 180 722.9 670 0.13 578.3
6000 10.3 3 42 25.7 TJZ42FO10.3i-24V-582.5R 6,0-36,0 24 180 582.5 670 0.16 466
6000 12.8 3 42 25.7 TJZ42FO12.8i-24V-468.8R 6,0-36,0 24 180 468.8 670 0.19 375
6000 16.4 3 42 25.7 TJZ42FO16.4i-24V-365.9R 6,0-36,0 24 180 365.9 670 0.25 292.7
6000 18.2 4 42 25.7 TJZ42FO18.2i-24V-329.7R 6,0-36,0 24 180 329.7 670 0.25 263.7
6000 27.4 4 42 25.7 TJZ42FO27.4i-24V-219R 6,0-36,0 24 180 219 670 0.37 175.2
6000 24.2 4 42 25.7 TJZ42FO24.2i-24V-175.4R 6,0-36,0 24 180 175.4 670 0.47 140.4
6000 43.8 4 42 25.7 TJZ42FO43.8i-24V-137R 6,0-36,0 24 180 137 670 0.6 109.6
6000 59.3 5 42 29.5 TJZ42FO59.3i-24V-101.2R 6,0-36,0 24 180 101.2 670 0.73 80.9
6000 73 5 42 29.5 TJZ42FO73i-24V-82.2R 6,0-36,0 24 180 82.2 670 0.9 65.8
6000 91.2 5 42 29.5 TJZ42FO91.2i-24V-65.8R 6,0-36,0 24 180 65.8 670 1.12 52.6
6000 120 5 42 29.5 TJZ42FO120i-24V-50R 6,0-36,0 24 180 50 670 1.47 40
6000 158 6 42 32.7 TJZ42FO158i-24V-38R 6,0-36,0 24 180 38 670 1.75 30.4
6000 195 6 42 32.7 TJZ42FO195i-24V-30.8R 6,0-36,0 24 180 30.8 670 2.16 24.6
6000 243 6 42 32.7 TJZ42FO243i-24V-24.7R 6,0-36,0 24 180 24.7 670 2.5 19.8
6000 323 6 42 32.7 TJZ42FO323i-24V-18.6R 6,0-36,0 24 180 18.6 670 2.5 14.9

Conversion d'unité de couple : 1N.m≈10,2kgf.cm≈141,6oz.in≈8,85lb.in
Si vous avez besoin d'autres paramètres, veuillez contacter le service client.
