Moteur CC sans balais (BLDC) - Structure et fonctionnement

Moteurs CC sans balais (BLDC) sont devenus de plus en plus populaires en raison de leur efficacité, de leur fiabilité et de leur longue durée de vie. Contrairement aux moteurs à balais traditionnels, ils utilisent un système de commande électronique pour commuter le courant entre les enroulements, éliminant ainsi le besoin de balais et d'un collecteur mécanique. Cette conception améliore l'efficacité, réduit l'usure et permet un contrôle plus précis. En conséquence, les moteurs BLDC sont largement utilisés dans des applications allant des équipements industriels à l'électronique grand public.

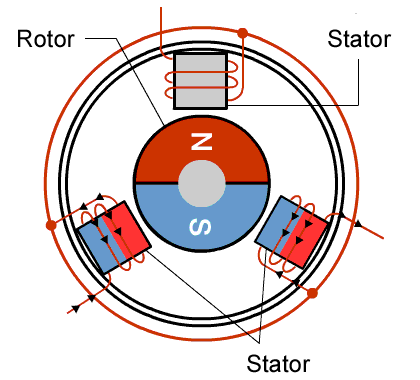

Structure de base des moteurs BLDC

Stator :

Le stator est la partie fixe d'un moteur à courant continu sans balais et est responsable de la création du champ magnétique qui entraîne le rotor. Il se compose de plusieurs enroulements en cuivre montés autour d'un noyau en acier laminé. Ces enroulements sont connectés à un contrôleur de vitesse électronique (ESC), qui fournit du courant à chaque phase dans une séquence spécifique.

Lorsque le contrôleur commute le courant entre les enroulements, le champ magnétique à l'intérieur du moteur change continuellement de position, créant ce que l'on appelle un champ magnétique rotatif. Les aimants permanents du rotor suivent naturellement ce champ mobile, produisant un couple et faisant tourner le moteur.

La conception du stator a un impact direct sur les performances du moteur. Des facteurs tels que la configuration des enroulements, la conception des emplacements et le nombre de pôles peuvent influencer l'efficacité, le couple de sortie, la température de fonctionnement et les niveaux de bruit. Pour cette raison, le stator est souvent considéré comme l’un des composants les plus critiques d’un moteur BLDC.

Rotor :

Le rotor d'un moteur à courant continu sans balais est constitué d'aimants permanents qui créent un champ magnétique. Pendant le fonctionnement, ce champ magnétique interagit avec le champ magnétique tournant généré par le stator, produisant le couple qui entraîne le moteur.

Contrairement au stator, le rotor ne nécessite ni bobinage ni connexion électrique directe. Cette structure plus simple élimine le besoin de balais et de collecteurs, réduisant ainsi l'usure mécanique et améliorant la fiabilité.

Le rotor est conçu avec un nombre spécifique de pôles magnétiques, généralement compris entre 2 et 8 selon l'application. Le nombre de pôles joue un rôle important dans les performances du moteur. Les moteurs avec plus de pôles offrent généralement un couple plus élevé et un fonctionnement plus fluide à des vitesses inférieures, tandis que les moteurs avec moins de pôles sont mieux adaptés aux applications à grande vitesse. La sélection du bon nombre de pôles est donc un élément clé de la conception du moteur, car elle affecte directement l'équilibre entre le couple, la vitesse et le rendement global.

aimants permanents :

Les aimants permanents génèrent le champ magnétique qui interagit avec le stator pour produire une rotation. La plupart des moteurs BLDC utilisent des aimants en néodyme fer bore (NdFeB), car ils fournissent un champ magnétique puissant tout en restant compacts et légers. Dans les applications impliquant des températures élevées ou des environnements de fonctionnement difficiles, des aimants en samarium-cobalt (SmCo) peuvent être utilisés en raison de leur stabilité thermique et de leur résistance à la corrosion supérieures. Les aimants sont solidement montés sur le rotor pour garantir un fonctionnement stable à des vitesses élevées.

La conception des aimants joue un rôle majeur dans la détermination des performances du moteur. Des facteurs tels que le nombre de pôles, le placement des aimants et la force magnétique influencent tous le couple de sortie, la capacité de vitesse et l'efficacité globale. En optimisant ces paramètres, les concepteurs de moteurs peuvent adapter un moteur BLDC pour répondre aux exigences spécifiques de différentes applications, que la priorité soit un couple élevé, une vitesse élevée ou une efficacité énergétique maximale.

Types de moteurs BLDC

Moteurs BLDC à rotor interne

Dans un moteur à courant continu sans balais à rotor interne, le rotor à aimant permanent est situé au centre du moteur et tourne à l'intérieur des enroulements stationnaires du stator. Il s'agit de la configuration la plus largement utilisée dans les applications industrielles et commerciales. Étant donné que le rotor occupe uniquement le noyau de la section transversale du moteur, son diamètre et sa masse sont relativement petits, ce qui entraîne une faible inertie de rotation. Une faible inertie signifie que le moteur peut accélérer et décélérer rapidement, ce qui est essentiel dans les servomoteurs, les articulations robotiques et les systèmes de positionnement de précision où la réponse dynamique est une exigence de conception critique.

Le rotor compact permet également aux moteurs à rotor interne d'atteindre des vitesses de rotation élevées. Combinée à un boîtier cylindrique qui s'intègre naturellement dans les ensembles de machines standard, la conception à rotor interne est bien adaptée aux outils électriques, aux pompes, aux compresseurs, aux ventilateurs de refroidissement et aux applications d'entraînement industriel où un moteur compact à grande vitesse avec une réponse dynamique rapide est requis. La chaleur générée dans les enroulements du stator peut être conduite directement à travers le carter du moteur vers la structure environnante, ce qui simplifie la gestion thermique en fonctionnement continu.

Moteurs BLDC à rotor externe

Dans un moteur à courant continu sans balais à rotor externe, le rotor forme une coque ou une coupelle cylindrique qui entoure le stator et tourne autour de lui. Les aimants permanents sont montés sur la surface intérieure de cette coque externe du rotor, face vers l'intérieur vers les enroulements du stator au centre du moteur. Cette disposition inversée place l'entrefer magnétique à un rayon plus grand, ce qui augmente le bras de couple effectif et permet de loger davantage de pôles magnétiques autour de la circonférence du rotor.

Le résultat est un moteur qui génère un couple nettement plus élevé à des vitesses de rotation inférieures par rapport à une conception à rotor interne de taille et de puissance équivalentes. Les moteurs à rotor extérieur sont donc le choix préféré pour les applications à entraînement direct où les réducteurs de vitesse ne sont pas souhaitables – notamment la propulsion des drones et des drones, les ventilateurs de plafond et axiaux à entraînement direct, les moteurs de moyeu de vélos électriques et les entraînements à plateau tournant ou à plateau dans les instruments de précision. Le compromis est un diamètre extérieur plus grand et une inertie de rotation plus élevée, ce qui limite la réponse dynamique par rapport aux conceptions à rotor interne. La gestion thermique nécessite également une attention plus particulière, car la coque extérieure rotative restreint la circulation de l'air autour du stator.

Comment tourne un moteur BLDC ?

Le fonctionnement d'un moteur à courant continu sans balais repose sur l'interaction entre le champ magnétique généré par le stator et les aimants permanents montés sur le rotor.

Lorsque le courant est fourni à un enroulement du stator, il crée un champ magnétique qui attire et repousse les aimants du rotor. Cette force magnétique génère un couple et fait bouger le rotor. Cependant, si le même enroulement restait alimenté en permanence, le rotor s’alignerait simplement sur le champ magnétique et cesserait de tourner.

Pour que le moteur continue de fonctionner, le champ magnétique à l’intérieur du stator doit changer continuellement de position. Ceci est réalisé grâce à un processus connu sous le nom de commutation électronique. Au lieu d'utiliser des balais et un collecteur mécanique comme un moteur à courant continu traditionnel, un moteur BLDC s'appuie sur un contrôleur électronique pour commuter le courant entre différents enroulements du stator à des intervalles précis.

Le contrôleur détermine la position du rotor à l'aide de capteurs à effet Hall ou d'une détection de force contre-électromotrice sans capteur. Sur la base de ces informations, il active la séquence d'enroulement appropriée, créant un champ magnétique rotatif qui tire continuellement le rotor vers l'avant.

Le contrôleur est principalement composé de trois parties principales : des dispositifs de retour de position (tels que des capteurs à effet Hall ou des circuits de détection de contre-EMF), un microcontrôleur ou un processeur de signal numérique qui exécute des algorithmes de contrôle intelligents et des composants électroniques de puissance tels que des transistors et des MOSFET pour commuter les chemins de courant. Ces modules coopèrent pour réaliser la commutation électronique et gérer l'excitation de chaque phase du moteur. Le contrôleur identifie d'abord la position du rotor via des dispositifs de retour de position. Sur la base de ces données de position, il alimente les enroulements dans le bon ordre pour former un champ magnétique rotatif qui tire continuellement le rotor vers l'avant, maintenant un champ magnétique rotatif stable pour un fonctionnement fluide, une sortie de couple efficace et un contrôle précis de la vitesse.

Avantages des moteurs BLDC

Haute efficacité

Les moteurs BLDC sont très efficaces car ils éliminent la friction des balais et les pertes dans le collecteur. Combinés à des aimants permanents haute performance, ils convertissent plus d'énergie électrique en puissance mécanique utile tout en générant moins de chaleur.

Longue durée de vie

Sans balais ni collecteurs, il y a moins de composants d'usure à l'intérieur d'un moteur BLDC. Cela réduit considérablement les besoins de maintenance et contribue à prolonger la durée de vie opérationnelle.

Densité de puissance élevée

Les moteurs BLDC peuvent fournir un couple et une puissance élevés dans un boîtier compact. Leur conception de rotor légère améliore également la réponse dynamique et les performances d'accélération.

Faible bruit électrique

Puisqu'il n'y a pas de contact balai-commutateur, les moteurs BLDC produisent beaucoup moins de bruit électrique et d'interférences électromagnétiques (EMI) que les moteurs à balais traditionnels.

Contrôle précis

Lorsqu'ils sont associés à un contrôleur électronique, les moteurs BLDC offrent un contrôle précis de la vitesse et du couple sur une large plage de fonctionnement, ce qui les rend idéaux pour les applications d'automatisation et de précision.

Applications idéales pour les moteurs BLDC

Les moteurs BLDC sont largement utilisés dans les industries où l'efficacité, la fiabilité et un contrôle précis sont essentiels. Les applications typiques incluent les systèmes d'automatisation industrielle, la robotique, les équipements CNC, les outils électriques, les dispositifs médicaux et les véhicules électriques. Leur capacité à fournir un couple élevé, une réponse rapide et une longue durée de vie les rend bien adaptés aux environnements d'exploitation exigeants.

Hongyang Motor propose des solutions de moteurs personnalisées pour une large gamme d'applications industrielles et commerciales. Notre équipe d'ingénierie travaille en étroite collaboration avec les clients pour les aider à sélectionner la technologie de moteur la plus adaptée en fonction des exigences de performances, des conditions de fonctionnement et des objectifs de coûts. De plus, nous développons activement une gamme de solutions de moteurs à courant continu sans balais pour répondre à la demande croissante d'un rendement plus élevé, d'une durée de vie plus longue et de performances avancées de contrôle de mouvement dans diverses industries..
